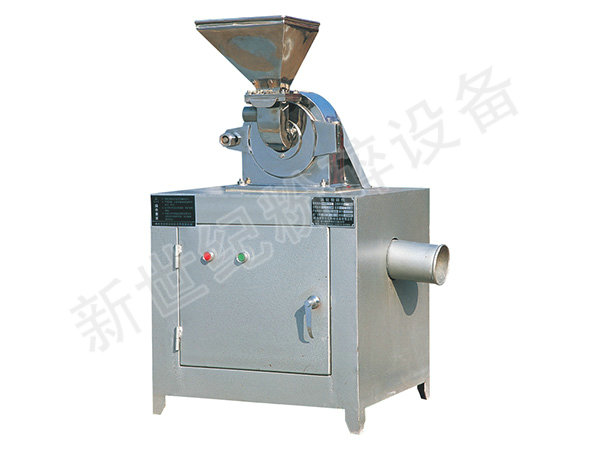

XWDJ-130渦輪式粉碎機
用途: 適用于中低硬度物料細粉及超細粉產品用途的粉碎,如化工、醫藥、染料、涂料、農藥、冶金、陶瓷、食品、飼料、非金屬礦等行業。
產品簡介
XWDJ渦輪式粉碎機主要適用于中低硬度物料的粉碎,是化工、醫藥、染料、涂料、農藥、冶金、陶瓷、食品、飼料、非金屬礦及科研等企事業單位,作為細粉及至超細粉加工理想的設備。該機器是機殼一端配以滾動軸承主軸,由電機通過帶傳動,帶動主軸及緊固在主軸上的渦輪高速旋轉。 使渦輪與篩網圈上的磨塊,組成合理,緊湊的結構付,使物料在旋轉氣流中緊密地磨擦和強烈的沖擊研磨,并在葉片與磨塊之間的隙縫中,進行再次研磨,通過篩網的調節能粉碎物料40目-325目之間。該設備結構緊湊合理、體積小、耗能低,效率高,轉動平穩,噪聲低,密封可靠,無粉塵污染,自冷功能良好,安裝簡單,易拆易修,調換損件方便。針對渦輪式粉碎機噪聲大的特點,已開發有消音器裝置,大大降低了工作噪聲。技術參數:
機型 |
轉子直徑 |
主電機功率 |
主機轉速(r/min) |
粉碎細度(目) |
產量(kg/h) |
重量 |
XWDJ-130 | 130 | 2.2 | 7500 | 10~325 | 3~50 | 30 |
XWDJ-150 | 150 | 2.2-3 | 7300 | 10~325 | 5~70 | 40 |
XWDJ-220 | 220 | 4~5.5 | 6000 | 10~325 | 15~150 | 70 |
XWDJ-250 | 250 | 5.5~7.5 | 6000 | 10~325 | 20~200 | 85 |
XWDJ-350 | 350 | 11~15 | 4500 | 10~325 | 25~500 | 250 |
XWDJ-500 | 500 | 18.5~22 | 3250 | 10~325 | 30~1200 | 430 |
XWDJ-550 | 550 | 22~30 | 2930 | 10~325 | 50~1500 | 480 |
XWDJ-750 | 750 | 30~37 | 2250 | 10~325 | 60~2000 | 850 |
型號 | A | B | C | 主機(長×寬×高) |
XWDJ-130 | 204 | 125 | 170 | 320×150×255 |
XWDJ-150 | 230 | 140 | 270 | 350×165×280 |
XWDJ-220 | 235 | 170 | 260 | 505×220×405 |
XWDJ-250 | 258 | 182 | 378 | 615×212×480 |
XWDJ-350 | 348 | 250 | 500 | 830×290×660 |
XWDJ-500 | 435 | 300 | 600 | 1060×350×835 |
XWDJ-550 | 456 | 300 | 600 | 1080×400×903 |
XWDJ-750 | 523 | 330 | 900 | 1400×40 0×1130 |
XWDJ渦輪式粉碎機安裝及使用注意事項
1、機器安裝參考XWDJ渦輪式粉碎機系列配簡易除塵器成套裝置圖樣,實施安裝,好在主機、風機等機腳位置加好固定裝置。(不加固也可以使用)、在各法蘭圈連接位置須加入密封橡皮墊片或用石棉繩加以密封,緊固各螺絲件,使整套設備緊密連接,無傾斜。
2、電器控制柜應安裝在操作人員能夠正常觀察并操作方便處,應接地。
3、機器安裝完畢后應進行點動試運轉,注意旋轉方向應符合機器旋轉標志。
4、機器啟動前應先用手撥轉主軸,檢查其是否有卡死或不正常異響,并及時處理排除后,方可啟動機器,并空運轉幾分鐘,待一切正常后,再行加料。
5、機器一般以進料斗加料,為保證加料均勻,避免堵塞,可安裝調節進料速度的裝置。如采用反壓自動吸料裝置的,操作人員應嚴格控制進料速度,使電機工作不超正常負荷,須防止吸料管物料堵塞,如堵塞及時疏通、清理,然后正常工作。
6、一般要求加工物料粒度小于12mm,含水率小于12%.
7、為防止鐵器進入機內損壞零件,應嚴格檢驗物料,好能在進料口前裝有吸鐵裝置。
8、每次粉碎結束,應打開機門,檢查所有堅固聯結件是否松脫或不正常磨損,并及時處理完好,同時清理面器及粘結在篩網上的物料。
9、粉碎后的物料是從機殼下腔排出,可由布袋直接收集或連接集料(集料分級)裝置收集。
10、機器通過更換篩網,以篩網的孔徑粗細來決定粉碎物的粗細,主機后背有4顆10mm的固定螺絲固定整個篩子件,旋取4顆固定螺絲,打開機門,取出整個篩子件,照原樣更換篩子件上的篩網,然后照原樣固定篩子件,關緊機門,開始工作。
11、機器在保證正常使用的情況下,對滾動軸承應及時加注潤滑油脂,以防咬傷、損壞。
12、如各易損件經磨損不能正常工作時,須及時照原樣更換。
13、機器在用戶遵守正常使用規則的條件下,在出廠十二個月內如因制造質量不良發生故障,不能使用時負責三包。不包括易損件。
14、根據用戶需要,可提供成套物料分級集料裝置,并優先提供方便與服務。
